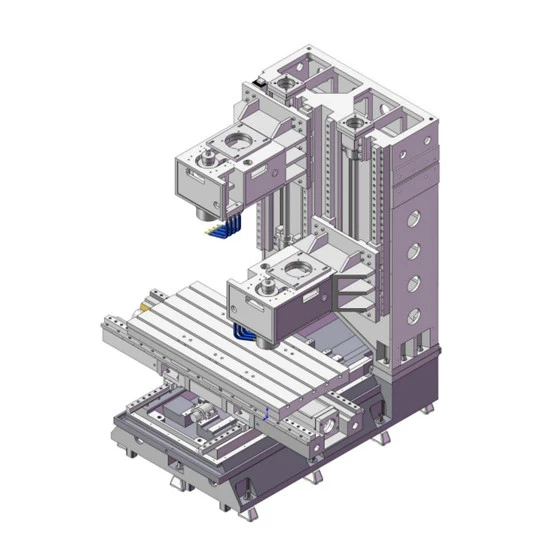

더블-스핀들 머시닝 센터
견고한 구조는 마운틴-리브 및 토크-튜브 설계와 모든 선형 축의 45형 롤러 가이드를 통해 이루어집니다. 테이블의 무게는 600kg이고 크기는 1400×650mm입니다. 스핀들 옵션: 벨트 10,000rpm 또는 직접 12,000rpm, 7.3/11kW 모터 및 52.5Nm 토크. 듀얼 24개 도구 디스크 매거진은 총 48개 도구를 제공합니다. 모든 축에서 24m/min의 빠른 급류. 정밀도: ±0.005/300mm 위치 지정, ±0.003/300mm 반복성. 무게 8톤.
명세서
|
매개변수 |
단위 |
HD-VF800SS |
|
가공 범위 |
||
|
X-축 이동(왼쪽-오른쪽) |
mm |
800 |
|
Y-축 이동(앞-뒤) |
mm |
670 |
|
Z-축 이동(위-아래) |
mm |
750 |
|
이중 스핀들 스팬 |
mm |
670 |
|
스핀들 노즈에서 테이블 표면까지의 거리 |
mm |
200-950 |
|
스핀들 중심에서 컬럼 가이드웨이 표면까지의 거리 |
mm |
722 |
|
작업대 사양 |
||
|
작업대 크기(X*Y 방향) |
mm |
1400×650 |
|
작업대 T-슬롯 크기 |
mm |
18T×5×110 |
|
최대. 작업대 부하 |
kg |
600 |
|
스핀들 사양 |
||
|
스핀들 테이퍼 |
투기. |
BT40 |
|
스핀들 속도 |
rpm |
벨트 10000 / 직접-구동 12000 |
|
스핀들 모터 출력 - 토크 |
투기. |
22MA: 7.3/11kW - 최대 토크 52.5Nm |
|
스핀들 베어링 배열 |
투기. |
기계식 스핀들: 7014×4개/세트; 베어링 ID 70mm; 10000rpm 이하의 경우 스틸 볼, 12000rpm 이상의 경우 세라믹 볼 |
|
공급 시스템 |
||
|
G00 급속 이송(X/Y/Z축) |
m/분 |
24/24/24 |
|
G01 절삭 이송(X/Y/Z축) |
m/분 |
0-10 |
|
3-축 볼스크류 사양 |
mm |
JIS C3 클래스; 40×P12 |
|
3-축 가이드웨이 사양 |
투기. |
롤러: X/Y/Z 45/45/45 유형 선형 가이드웨이 |
|
3{0}}축 모터 사양(X/Y/Z1/Z2축) |
투기. |
백만-펄스 고분해능- 서보 모터; 22MA: 5.9/5.9/5.9/5.9kW |
|
툴 매거진 시스템 |
||
|
공구 매거진 용량 |
PC. |
디스크-형 암리스 24T×2 공구 매거진 |
|
기계 매개변수 |
||
|
포지셔닝 정확도 |
mm |
JIS: ±0.005 / 임의 300mm 이동 |
|
반복성 |
mm |
JIS: ±0.003 / 임의 300mm 이동 |
|
기계 총 중량 |
t |
8 |
적용 범위
정밀 밀링, 드릴링, 고정 태핑 및 3D 윤곽 가공이 필요한 상자 부품, 하우징, 플레이트, 디스크 및 불규칙한 모양. 2개의 스핀들로 사이클 시간을 절반으로 단축하는 대량 생산에 특히 적합합니다.
장비 제조 공정
1단계 – 공동 계획 – 공작물 도면, 재료, 정확성, 출력 및 자동화 요구 사항을 논의합니다. 기초 도면(600mm 이상 철근 콘크리트, 진동이 없는 상태에서 강도 20.68MPa 이상)을 제공합니다. 고객은 380V 전원을 사전 설치합니다.
2단계 – 계약 및 준비 – 명확한 수락, 배송, 지불 및 12개월 보증이 포함된 계약에 서명합니다. 입금 후 주조 시효 및 장리드 조달(THK 가이드, 볼스크류 등)을 시작합니다. 고객은 케이블(YJV 4×14 mm²), 청정 공기(100 μm 필터, 12 mm 튜브) 및 오일(유압 ISO VG32/46, 가이드 ISO VG68)을 공급합니다.
3단계 – 제작 및 테스트 – 5면 밀 베드, 컬럼, 기타 대형 부품. C3 볼스크류(40×P12), 45형 롤러 가이드, BT40 스핀들(유냉식, 링 절삭유), 듀얼 24T 매거진을 조립합니다. 레이저 보정, 볼바 테스트, 무부하 실행, 스핀들 온도, 소음, 진동을 모니터링합니다.
4단계 – 고객 승인 및 배송 – 고객 샘플을 사용한 현장 또는 비디오 테스트 컷. 확인 후 잔액을 결제하세요. 녹슬지 않는 목재 케이스. 엔지니어는 설치, 레벨링, 교육을 위해 현장을 방문합니다(고객 현장에서 1일 또는 당사 공장에서 최대 5일). 승인 문서에 서명 → 12개월 보증, 평생 지원.
회사 소개
Hodao CNC Technology는 CNC 공작 기계에 중점을 둔 하이테크 기업입니다. 제품: 수직, 갠트리, 드릴링/태핑, 수평, 조각/밀링 기계. 정밀 금형, 자동차, 3C, 5G, 항공우주 분야에 서비스를 제공합니다. 비용 효율적인 고객 중심 솔루션에 전념합니다.
FAQ
Q1. 왜 잡지가 두 개인가요?
A: 24‑T 매거진 2개(총 48개 도구)를 사용하면 황삭 및 정삭 도구를 별도로 미리 로드하거나 재료/공정별로 도구를 그룹화하여 도구 교체 대기 시간을 크게 줄일 수 있습니다. 복잡한 금형 및 혼합 배치 생산에 이상적입니다.
Q2. 윤활 및 공압?
A: 압력 방출 펌프를 사용한 체적 윤활은 고정된 압력, 고정된 양의 오일을 제공합니다. 공압식: CKD 3유닛 + 제어 밸브 + 깨끗하고 건조한 공기를 위한 물 분리기 - 녹을 방지하고 솔레노이드 및 실린더 수명을 연장합니다.
Q3. 설치환경?
A: 온도 15-25도(변동 ±2도/24시간 이하), 습도 20도에서 40-75%. 전원 380V±10%, 50Hz, 접지동선 10mm² 이상, 저항<4Ω. Use voltage stabilizer if needed; add air dryer and filter for unclean air. Foundation: grouted, ≥600 mm thick per drawing.
