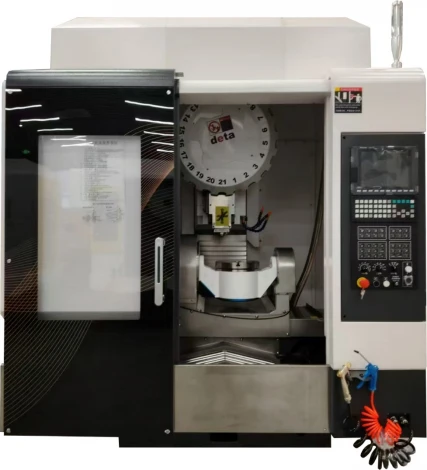

5축 고속 머시닝센터

HD‑UT380+는 작고 복잡한 부품의 콤팩트하고 고정밀 가공을 위해 제작된 크래들형 5축 머시닝 센터입니다. 작업 범위는 가벼운 하중부터 중간 하중까지 지원하는 회전 테이블을 통해 적당한 크기의 구성 요소를 수용합니다. A축은 충분한 틸트 범위를 제공하는 반면 C축은 완전한 연속 회전을 제공합니다. 고해상도 피드백은 뛰어난 위치 지정 및 반복성을 보장합니다. 고속 BT30 스핀들은 까다로운 5축 작업에서 효율적인 재료 제거에 필요한 성능을 제공합니다.

문의 보내기

제품 소개

다층 리브가 있는 작고 견고한 베이스. THK 볼 가이드, 미리 늘어난 나사. DD 테이블(백래시 제로) + 타임 그레이팅(±2″). 21T 우산 매거진(추가 옵션). 자동 도어/로봇용 M 코드. 예: 블레이드 가공이 3축보다 40% 더 빠릅니다.

명세서

매개변수	단위	HD-UT380+
가공 범위
X-축 이동(왼쪽-오른쪽)	mm	500
Y-축 이동(앞-뒤)	mm	560
Z-축 이동(위-아래)	mm	380
스핀들 노즈에서 테이블 표면까지의 거리	mm	60-440
스핀들 중심에서 컬럼 가이드웨이 표면까지의 거리	mm	445
로터리 테이블 사양
테이블 직경	mm	φ260
테이블 표면의 T-슬롯 크기	mm	12T×4, 360도 등간격
최대. 짐	kg	50
회전 각도	도	C-축: 360도; A-축: ±110도
최대. 회전 속도	rpm	C-축: 250; A-축: 200
최소 증분	도	0.001도
테이블 모터	비서	A/C 축: 3.0kW DD 모터
스케일(그레이팅)	비서	A/C 축: 시간 격자(표준)
스핀들 사양
스핀들 테이퍼	투기.	BT30
스핀들 속도	rpm	BT30-20000
스핀들 모터 출력 - 토크	투기.	20000rpm: 5.5/7.5kW
스핀들 베어링 배열	투기.	7008×4개; 베어링 ID 40mm; 세라믹 볼
공급 시스템
G00 급속 이송(X/Y/Z축)	m/분	30/30/30
G01 절삭 이송(X/Y/Z축)	m/분	10
3-축 볼스크류 사양	mm	THK JIS C3 클래스; 32×P10
3-축 가이드웨이 사양	투기.	THK; X/Y/Z: 30/30/35 유형 볼 선형 가이드웨이
3{0}}축 모터 사양(X/Y/Z축)	투기.	백만-펄스 고해상도- 서보 모터; 220MA: 3.1/3.1/3.9kW
툴 매거진 시스템
공구 매거진 용량	PC.	우산-유형 21T 공구 매거진
기계 매개변수
회전 테이블 인덱싱 정확도	비서	C-축: ±10″; A-축: ±10″
회전 테이블 반복성	비서	C-축: ±2″; A-축: ±2″
3개-축 위치 정확도	mm	JIS: ±0.005 / 임의 300mm 이동
3-축 반복성	mm	JIS: ±0.003 / 임의 300mm 이동
전체 치수(너비/깊이/높이)	mm	1950×2655×2524
기계 총 중량	t	3.7
